电机型号含义及选型说明

是不是有很多朋友因为电机选型的问题而困扰着呢？小编今天就为您讲解一电机选型。

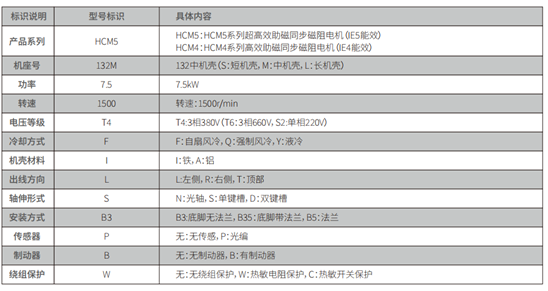

例如：HCM5-132M-7.5-1500-T4-FITS-B3表明该电机为HCM5系列超高效助磁同步磁阻电机，机座号132M，额定功率7.5kW，额定转速1500r/min,电压等级3相380V，自扇风冷，机壳材料铸铁，顶部出线，单键槽，B3安装方式底脚无法兰。

01 产品系列

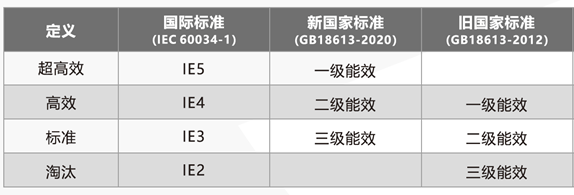

对标国家标准电动机能效限定值及能效等级，根据国家能效要求开发了HCM5和HCM4两大系列产品。HCM5系列产品符合新国家标准（GB18613-2020）的一级能效，HCM4系列产品符合新国家标准（GB18613-2020）的二级能效。

02 机座号

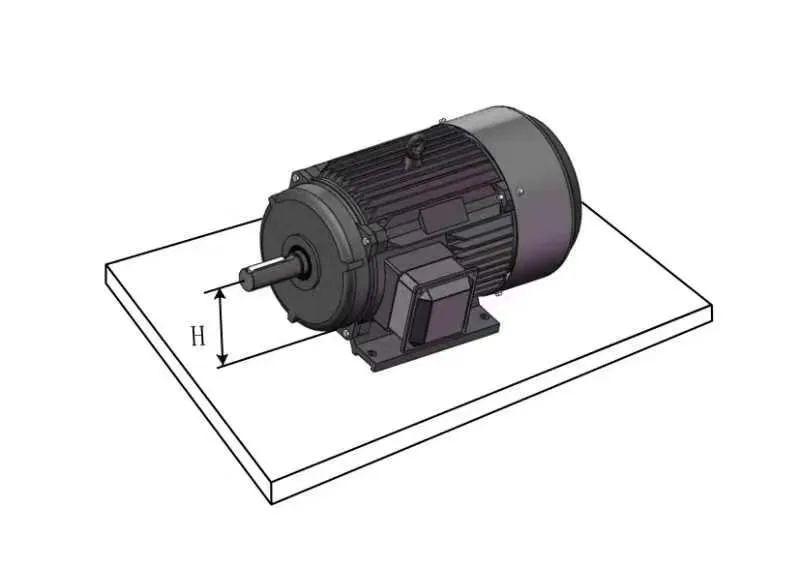

前面数字部分表中心高，即电机轴中心到电机底脚平面的垂直高度；后面字母部分表示机壳长度，一般有S，M，L三种，就像衣服的大小号一样。

03 冷却方式

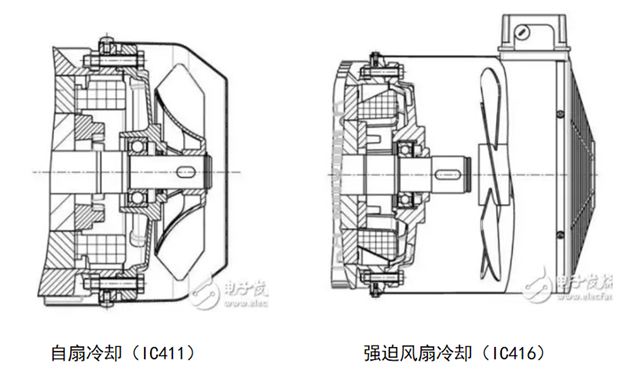

自扇冷却（IC411）：自带风扇冷却，风扇与电机主轴同轴，不需要外部电源，普遍应用在不调速场景或调速范围较小场景，一般调速范围不低于额定转速的60%。

强迫风扇冷却（IC416）：自带风扇冷却，风扇与电机主轴不同轴，风扇需要外部电源，变频电机较常用，一般应用于经常运行在低速工况下的场景。

04 出线方式

面对轴伸端，出线盒在12点钟方向为顶部出线，出线盒在3点钟方向为右侧出线，出线盒在9点钟方向为左侧出线。

05 轴伸形式

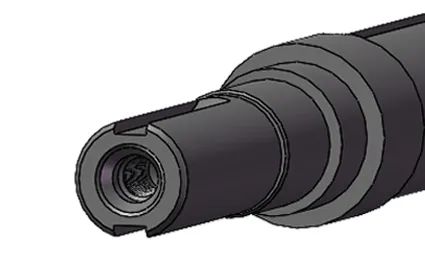

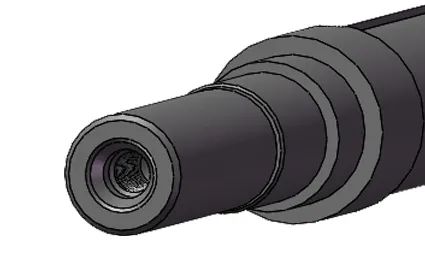

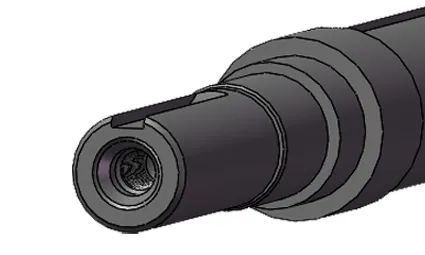

一般有光轴，单键轴、双键轴，具体表现形式如下图。

N：光轴

S：单键槽

D：双键槽

06 安装方式

电机的安装方式很多，主要分卧式和立式。

最常用的是B3、B5、B35、V1的安装方式。

1、B3：有底脚，无直连安装法兰；

2、B5：无底脚，有直连安装法兰；

3、B35：有底脚，有直连安装法兰；

4、V1：同B5电机竖直安装。

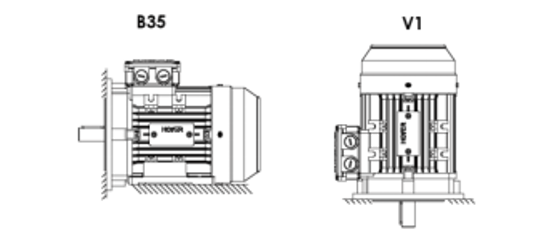

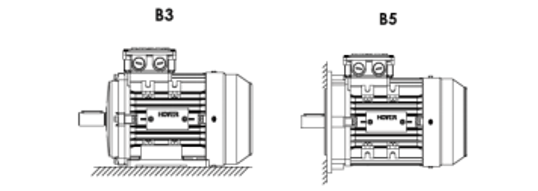

常见安装方式

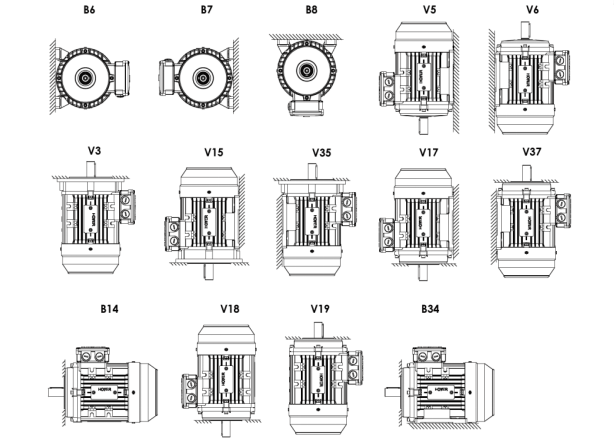

其他安装方式
