管道泵的型号解读
管道泵（管道离心泵）的型号通常由制造商根据产品类型、性能参数和结构特点进行编码，不同厂家的命名规则可能有所不同，但一般会包含泵类型、口径、流量、扬程、电机功率、材质等关键信息。以下是常见的管道泵型号解读方法：

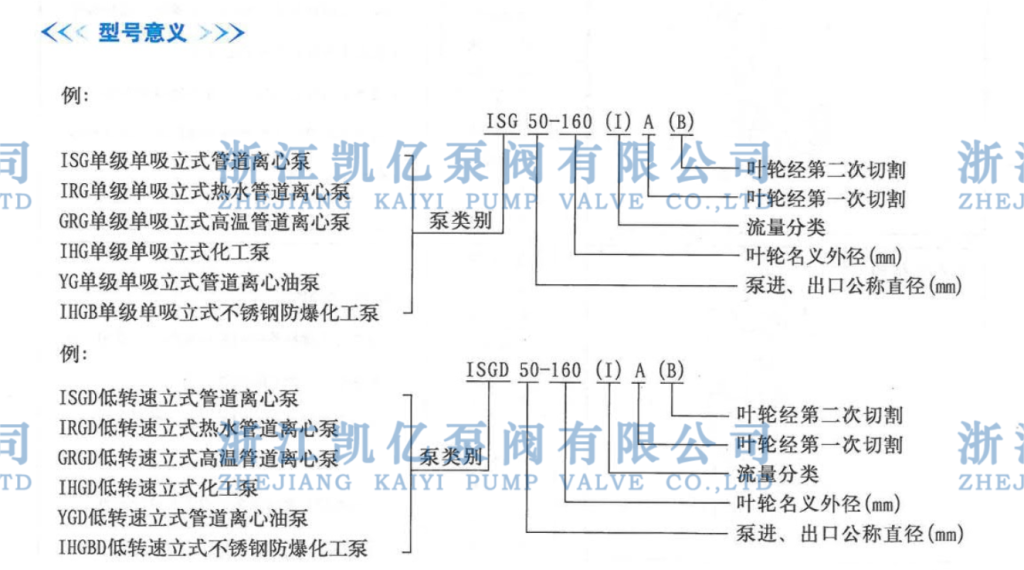

1. 通用管道泵型号命名规则
示例型号：ISG50-160(I)A
分解说明：
| 部分 | 含义 |
|---|---|
| ISG | 泵类型（立式单级管道离心泵） |
| 50 | 进口/出口口径（mm），这里是DN50（2英寸） |
| 160 | 叶轮名义直径（mm），影响扬程和流量 |
| (I) | 电机安装方式（I代表直联式，B代表带支座） |
| A | 叶轮外径经过切割（A为第一次切割，B为第二次，依此类推） |
2. 常见管道泵型号前缀（泵类型）
不同厂家可能采用不同的代号，但常见的有：
| 前缀 | 泵类型 | 示例型号 |
|---|---|---|
| ISG | 立式单级管道离心泵 | ISG50-160 |
| IRG | 热水/高温管道泵 | IRG50-160 |
| IHG | 不锈钢管道泵 | IHG50-160 |
| G | 卧式管道泵（如格兰富CR系列） | CR5-10（格兰富） |
| KQL | 凯泉立式管道泵 | KQL50-160 |
| L | 立式多级管道泵 | CDL50-20×3 |
3. 型号中的关键参数
（1）流量（Q）和扬程（H）
- 有些型号直接标注流量（m³/h）和扬程（m），如：
G25-15（流量25m³/h，扬程15m）CDL4-60（流量4m³/h，扬程60m）
（2）叶轮级数（多级泵）
- 多级泵会在型号中标明级数，如：
CDL50-20×3（3级叶轮，总扬程=20×3=60m）
（3）电机功率（P）
- 部分型号会附带电机功率，如：
ISG50-160 1.5kW（电机功率1.5kW）
4. 材质代号
如果泵体或叶轮采用特殊材质，可能会在型号中标注：
| 代号 | 材质 | 示例 |
|---|---|---|
| S | 不锈钢（304/316） | ISG50-160S |
| F | 氟塑料（耐腐蚀） | IHF50-160F |
| C | 铸铁（默认） | 一般不标注 |
5. 不同厂家的型号示例
（1）格兰富（Grundfos）
- CR系列：
CR5-10- CR：离心管道泵
- 5：额定流量（m³/h）
- 10：额定扬程（m）
（2）凯泉（KQ）
- KQL系列：
KQL50-160A- KQL：立式管道泵
- 50：进出口口径（mm）
- 160：叶轮名义直径
- A：叶轮切割
（3）南方泵业（CDL系列）
- CDL4-60×3
- CDL：不锈钢立式多级泵
- 4：流量（m³/h）
- 60：单级扬程（m）
- ×3：3级叶轮（总扬程180m）
总结：如何快速解读管道泵型号？
- 看前缀（如ISG、CR、CDL）→ 确定泵的类型（单级、多级、材质）。
- 看数字（如50-160）→ 通常表示口径和叶轮直径，或流量和扬程。
- 看后缀（如A、S、×3）→ 可能表示叶轮切割、材质、级数等。
- 查厂家手册 → 不同品牌可能有特殊编码规则。
如果是选型或替换，建议提供具体参数（流量、扬程、功率、介质）以匹配正确型号。
