暖通系统补水泵的选型及注意事项

在暖通系统中，补水泵的选型及注意事项可归纳为以下要点：

一、补水泵选型核心参数

1. 流量计算
   • 正常补水量：通常为系统循环水量的 1%～2%。
   • 事故补水量：需额外考虑突发泄漏或故障时的补水量，因此补水泵流量应 不小于正常补水量的4倍。
   • 补给水箱容积：按 1～1.5小时的正常补水量 设计，确保事故时持续补水能力。
2. 扬程确定
   • 基本公式：

H=H0​+ΔH1​+ΔH2​+(3∼5)mH2​O（富裕扬程）

- $H_0$：定压点（补水点）与系统最高点的高度差（静压头）。
 - $\Delta H_1$：水泵吸水端阻力（包括过滤器、阀门等）。
 - $\Delta H_2$：水泵出水端阻力（包括管路沿程阻力、局部阻力）。

• 经验值参考：
  • 闭式系统：扬程通常为 30～50kPa（3～5mH₂O） 加上富裕量。
  • 开式系统：需额外考虑冷却塔或膨胀水箱的高度差。

二、选型关键注意事项

1. 备用泵设置
   • 补水泵应按 “一用一备” 原则配置，确保系统可靠补水，避免因单泵故障导致系统压力不足。
2. 水泵类型选择
   • 离心泵：适用于大多数暖通系统，具有流量大、效率高、结构简单等优点。

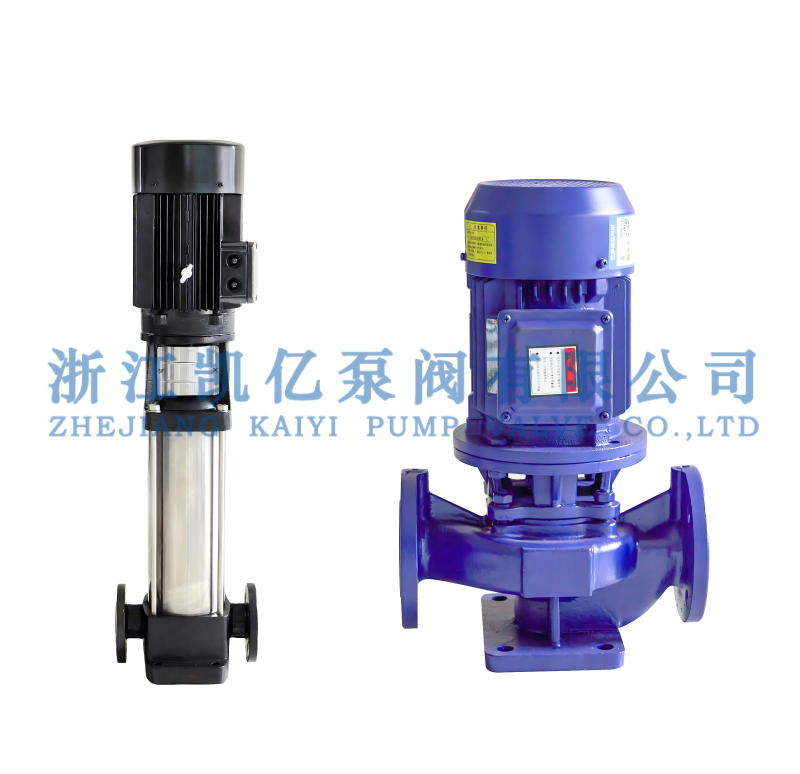

   • 立式/卧式离心泵：根据机房面积选择——机房较大时用卧式泵，空间有限时用立式泵。
   • 特殊介质泵：若输送含腐蚀性或固体颗粒的介质，需选用耐腐蚀泵（如不锈钢泵）或耐磨泵。
3. 并联运行限制
   • 水泵并联时，流量会衰减，且并联台数 不宜超过3台。若需多台运行，需附加 5%～10%的流量余量。
4. 系统匹配性
   • 补水泵的流量和扬程需与系统设计工况匹配，避免因选型过大导致能耗浪费或选型过小无法满足需求。

三、安装与运行维护要点

1. 安装位置
   • 补水泵应安装在系统定压点附近（如膨胀水箱连接处），以减少静压头损失。
   • 确保水泵吸入口有足够正压（一般不低于 30～50kPa），防止汽蚀。
2. 管路设计
   • 吸水管路尽量短且直，减少弯头和阀门，降低吸水阻力。
   • 出水管路需安装止回阀，防止停泵时水倒流冲击水泵。
3. 电气与控制
   • 补水泵电机需配备过载保护装置，防止因过载烧毁电机。
   • 可采用自动控制（如电接点压力表或压力传感器），根据系统压力自动启停补水泵。
4. 定期维护
   • 定期检查水泵运行状态，包括振动、噪声、密封性等。
   • 清理过滤器，防止堵塞导致流量下降。
   • 检查电机绝缘性能，确保安全运行。

四、选型示例

假设某暖通系统循环水量为 500m³/h，系统高度差为 20m，管路阻力为 10mH₂O，则补水泵选型如下：

1. 流量：正常补水量为 500×1% = 5m³/h，事故补水量为 5×4 = 20m³/h，因此补水泵流量选 20m³/h。
2. 扬程：

H=20m（静压头）+10m（管路阻力）+5m（富裕扬程）=35mH2​O

因此选用扬程为 35mH₂O 的补水泵。

五、总结

补水泵选型需综合考虑 流量、扬程、备用需求、系统匹配性 及 安装维护便利性。通过合理选型和规范安装，可确保暖通系统稳定运行，同时降低能耗和运维成本。
