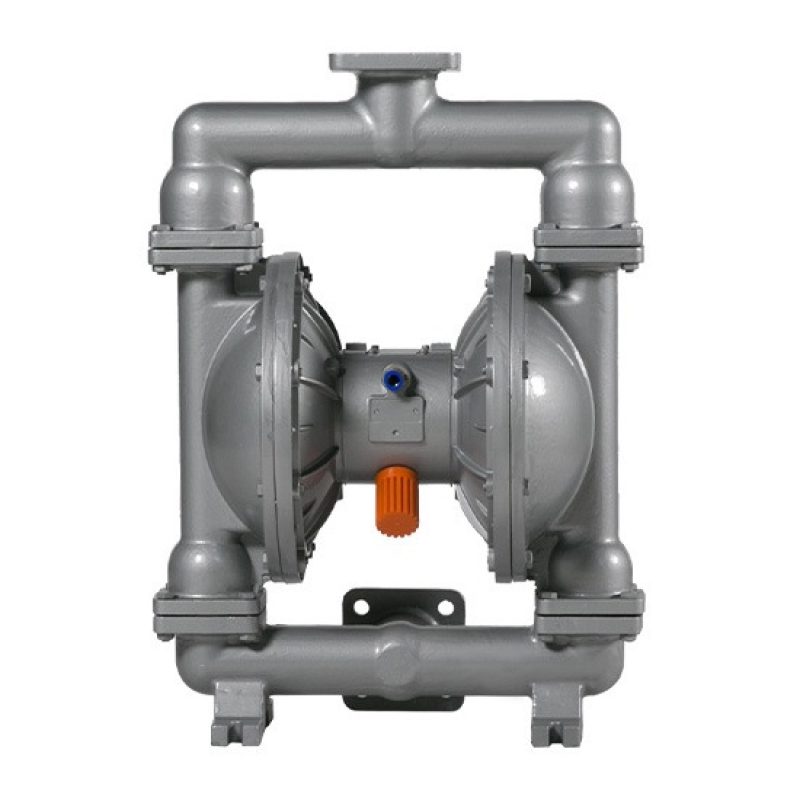

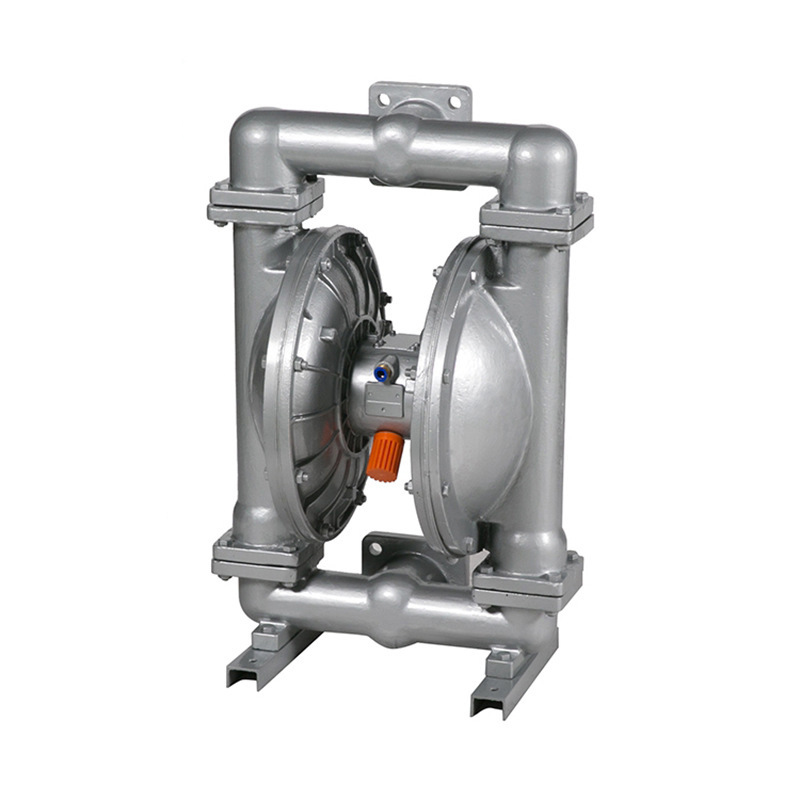

QBK型铝合金气动隔膜泵

QBK型铝合金气动隔膜泵产品概述

QBK型气动隔膜泵较前代QBY型虽然体积更小，但是所输出的流量及压力却更大,并且重新设计了配气阀，因为配气阀的新设计，使得QBK系列产品在各种工况下的应用更可靠。换向阀为三向先导阀，可外部维护，换向阀无需润滑，并且铝制部件经阳极氧化处理并附环氧涂层，能抵御不洁空气的腐蚀（但是依然推荐在进气管路上加装气源处理附件，如气动三联件，以延长泵的使用寿命和提高使用稳定性）。

气动隔膜泵铝合金材质密度低，可塑性好，被广泛使用在工业当中。使用铝合金气动隔膜泵和QBK铸铁气动隔膜泵相比，质量轻，更容易抗氧化。氧化对于铁来讲，是件头疼的事情。这会导致铁生锈，铁生锈后会疏松，铝材质就不会，铝和氧气合成氧化铝。氧化铝可以紧紧地贴在铝表面，防止铝和氧化结合。铝合金气动隔膜泵和铸铁气动隔膜泵相比更具优势。

QBK型铝合金气动隔膜泵性能特点简介

1、不需灌引水，吸程高达5米，扬程达50米，出口压力6bar;

2、流动宽敞，通过性能好，允许通过最大颗粒直径达10毫米。抽送泥浆、杂质时，对泵磨损甚微;

3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7bar之间);

4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全;

5、不必用电，在易燃、易爆场所使用安全可靠;

6、排气口外接出介质液面以后，可以浸没在介质中工作;

7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏，一旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行;

8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;

9、可输送较粘的液体(粘度在1万厘泊以下);

10、本泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点;

QBK型铝合金气动隔膜泵材质说明：

泵体(两边立柱，进出口管)采用优质铝合金，配丁腈橡胶(NBR)材质密封球、密封球座，丁腈橡胶(NBR)隔膜片，可适用于输送污水，油类等无强腐蚀类介质。

注：液体输送部分使用铝合金材料的泵，请不要用来输送含有Fe3+(3价铁离子)的液体和卤代烃及其他的卤代碳氢化合物溶剂，则将会产生腐蚀引起泵体爆裂。

QBK型铝合金气动隔膜泵配件选配：

1、铸铁、铝合金隔膜泵原配膜片、球、球座为丁晴橡胶。衬氟|工程塑料隔膜泵、不锈钢隔膜泵原配膜片为在丁晴橡胶膜片的基础上加配F46膜片、球、球座为聚四氟乙烯。

2、隔膜片材质的用途：

丁晴橡胶材质：耐汽油、机油及中弱性腐蚀液体。

氯丁橡胶材质：耐各种酸性、碱性液体。

聚四氟乙烯(四氟)和四六乙烯(F46)：耐强酸、强碱及各种有机溶剂。

3、根据输送介质不同选用不同材质的隔膜片、球、球座。

QBK型铝合金气动隔膜泵使用条件

1.使用温度≤120℃

2.洁净的压缩空气，进气压力≤7bar

3.最大通过颗粒10mm

QBK型铝合金气动隔膜泵型号意义

QBK型铝合金气动隔膜泵性能参数

QBK型铝合金气动隔膜泵安装方式

QBY，QBK气动隔膜泵 安装方式图

将液体从A容器抽送到B容器可用此方法。

QBK型铝合金气动隔膜泵系统安装连接示意图

选型请提供

1、产品名称与型号，管道口径，使用扬程（m），使用的吸程（m），使用的介质名称、比重、粘度、腐蚀性、毒性。

2、若已经由设计单位选定我公司的型号，请按型号直接向绿邦泵业销售部订购。

注：请尽量提供详细的产品使用要求，以便我们选型的正确性，提高使用的最高效率。

隔膜泵密封球，隔膜片规格表：
