 SKA型水环式真空泵产品概述:

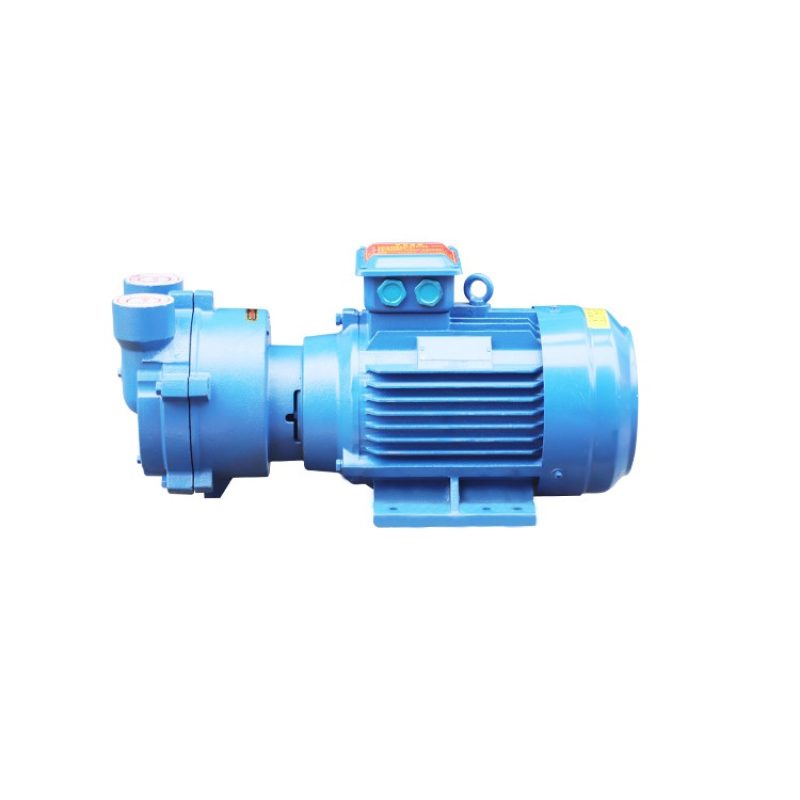

SKA型水环式真空泵

SKA型水环式真空泵适于抽除气体和水蒸汽。吸气压力可以达到33mbar绝压(97%真空度)当真空泵在吸气压力低于80mbar的状态下长期工作时,应联接汽蚀保护管以对泵进行保护,如配大气喷射器(见附件表)吸气压力可达10mbar,喷射器可直接装在真空泵上。作为压缩机用时,其压力大至0.26mbar(绝压)。
SKA型水环真空泵为整体结构—机泵同轴的单级泵。轴封采用机械密封,具有结构简单,安装简捷、无油、安全可靠等特点。

■ SKA型水环式真空泵结构及特点:

 ● 机泵同轴式直联设计,节省空间,易于安装;
 ● 采用机械密封作为标准配置,消除了泄露,维护简便;
 ● 运行平稳,噪音可低至62分贝;
 ● 统一的耐腐蚀设计,青铜叶轮提高了泵的耐腐蚀性,不锈钢材质则更适用于更为苛刻的应用;
 ● 独特的柔性排气口设计,不会产生过压缩,确保-TSKA在其性能范围内效率佳。

■ SKA型水环式真空泵结构图及工作原理:

SKA型水环式真空泵如图(1)所示叶轮3偏心地安装在泵体之内,起动时向泵内注入一定高度的水,因此当叶轮3旋转时,水受离心力的作用而在泵体内壁形成一旋转水环1,水环下部内表面与轮毂相切,沿箭头方向旋转,在前半转过程中,SKA型水环式真空泵水环内表面逐渐与轮毂脱离,因此在叶轮叶片间与水环形成封闭空间,随着叶轮的旋转,该空间逐渐扩大,空间气体压力降低,气体自圆盘吸气口被吸入;在后半转过程中,水环内表面逐渐与轮毂靠近,叶片间的空间逐渐缩小,空间气体压力升高,高于排气口压力时,叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周,叶片间的空间吸排气一次,许多空间不停地工作,SKA型水环式真空泵就连续不断地抽吸或压送气体。
SKA型水环式真空泵由于在工作过程中,做功产生热量,会使工作水环发热,同时一部分水和气体一起被排周,因此,在工作过程中,必须不断地给泵供水,以冷却和补充泵内消耗的水,满足泵的工作要求。
当SKA型水环式真空泵排出的气体不再利用时,在SKA型水环式真空泵排气口上接有气水分离器,废气和所带的部分水排入气水分离器后,气水分离,气体由排气管排出,留下的水经回水管供至泵内继续使用。随着工作时间的延长,工作水温度会不断地升高,这时需从供水管供给冷水,以降低工作水的温度,保证泵能达到所要求的技术要求和性能指标。

SKA型水环式真空泵

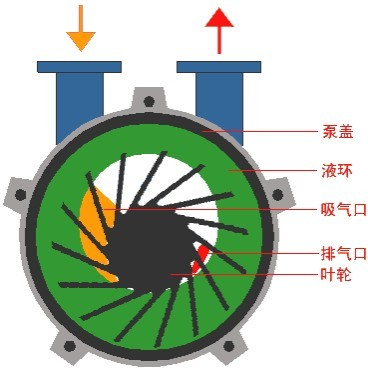

图一 水环真空泵及压缩机工作原理图

当SKA型水环式真空泵作为压缩机使用时,泵排气口接有气水分离器,气水混合物进入气水分离器后自动分,气体由排气管输送到所需系统而工作水经过分离器进入SKA型水环式真空泵内。压缩气体时,工作水极易热,水由泵排气口排出,温度会变的较高,要由供水管不断地供给冷水.以补充被放走的水,同时起冷却作用,使工作水温度不致过高,从而保证压缩机性能,达能技术指标,满工艺要求。

■ SKA型水环式真空泵性能参数:

型号大气量
(m3/min)
极限真空
(MPa)
电机功率
(KW)
泵转速
(R.P.m)
工作液流量
(L/min)
噪音
(dB)
重量
(kg)
SKA20600.450.0970.81288026237
SKA20610.860.0971.45288026541
SKA20701.330.0972.3528502.56666
SKA20711.830.0973.8528604.27285
SKA51102.750.097414506.763120
SKA51113.830.0975.514508.368150
SKA51214.660.0977.514501069210
SKA51316.660.0971114301573280
SKA51618.330.097159702074390
SKA61102.750.097414506.763
SKA61113.830.0975.514508.368
SKA61214.660.0977.514501069
SKA61316.660.0971114301573
SKA61618.330.097159702074

注:1、表中所列数据在下列技术条件下测出:
      ① 大气压力101325Pa(1013mbar)
     ② 进水温度15℃
      ③ 吸入空气温度20℃
     ④ 空气相对湿度70%
    2、性能允许偏差±10%

■ SKA型水环式真空泵启动与停车:

1、水环真空泵启动
水环真空泵长期停车的泵在开动以前,必须用手转动数圈,以证实水环真空泵内没有卡住或其它损坏现象。
水环真空泵启动按以下顺序进行
(1)打开排气管阀门。
(2)启动电动机(应注意电机的正反转)
(3)迅速打供水管1。逐渐增加供水量,至供水量符合规定要求为止,(应注意不要干运行真空泵)。
2、水环真空泵停车
水环真空泵停车按以下顺序:
(1)(如进气管有阀门)关闭进气管上的阀门。
(2)关闭供水管2,并迅速关停真空泵。
(3)停车后应将泵腔内的水放掉,以免再次启动时,会造成叶片与泵轴断裂。

■ SKA型水环式真空泵维护:

1、SKA型型水环式真空泵为避免磨损叶轮、泵体或卡住叶轮,随气体和工作液进入泵腔的灰尘颗粒,可通过SKA型水环式真空泵泵底部的冲洗口冲洗掉。
2、如果用硬水作工作液,须经软化,或在一定周期内用溶液清洗泵。
3、SKA型水环式真空泵电动机常工作的轴承比周围温度高15℃~20℃,高不允许超过55℃~60℃,正常工作的轴承每年应装油1-2次,每年至少清洗轴承一次,并将润滑油全部更换。
4、SKA型水环式真空泵采用的机械密封,出现泄漏现象,应检查机械密封的动、静环是否已损坏,或是密封圈已老化,如出现上述情况,均需更换新零件。
