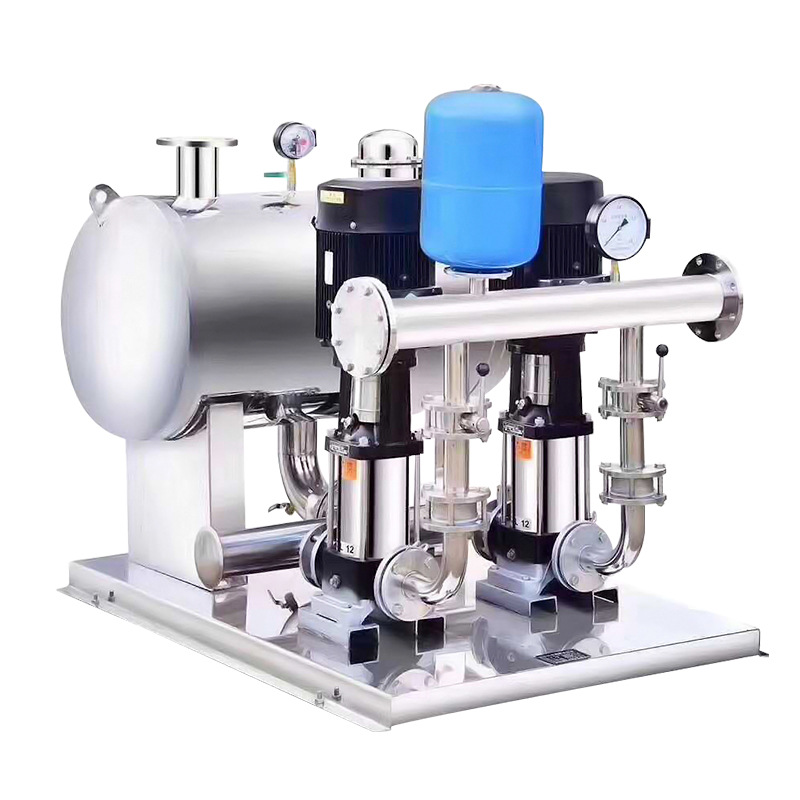

无负压变频调速给水设备

WB无负压给水设备产品概述：

    我公司开发生产的WB系列全自动无负压给水设备是可以串接在市区政管网上给用户进行二次加压的一种给水设备不需要建造蓄水池、高位水箱、，直接串接在市政管网上，设备正常运行时不会对市政管网形成负压（吸水），完全符合我国《城市供水条例》的要求，可以充分利用市政管网原有压力，采用变频调速给水方式节能效果极其显著。推向市场以后深受方大用户的青睐。

■ 无负压给水设备工作环境：

     1、电源电压波动≤±10%；
    2、周围环境温度：-10℃~+40℃（不冻结）；
    3、空气相对湿度：20%~90%（无凝露）；
    4、绝对海拔高度：≤1000m；
    5、无导电尘埃及能腐蚀金属和破坏绝缘的气体的场所；
    6、无爆炸危险的场所；
    7、震动：＜5.9m/s2(0.6G)，倾斜度：≤5度的场所；
    8、有防雨防震设备和无水蒸汽的场所；

■ 无负压给水设备特点：

1、无需设置蓄水池和高位水箱
    无负压给水设备直接串接市政管网，不需建造蓄水池和高位水箱，节省工程投资，减少建筑面积的占用。
    当市政管网供水量足够时，无负压稳流罐体积较小，整套设备占地很小，设备安装只需接通进出水管道即可，极为方便。
2、无水源的二次污染
    无负压稳流罐及整套设备管路均为密闭式，从市政管网一直到用户水龙头，均不会受到空气中的杂物和污物的二次污染，无负压稳流源流罐过流部分均采用食品容器内壁涂料防腐处理，涂料和无负压给水设备整机均符合相关食品卫生标准。
3、节能效果显著
    传统的二次加压供水方式采用蓄水池和高位水箱，市政管网供水压力放入蓄水池时能量损失殆尽，能源浪费严重。
    采用无负压稳流罐后，市政管网供水压力直接叠加在给水泵进口，水泵只需补充市政管网压力不足部分，整机节能效果显著。
4、无需设置稳压泵和大体积气压罐
    一般给水设备为了保证用户晚间小流量用水量或零流量进管网的泄漏时避免频繁启动给水泵，均设有流量较小的稳压泵和大容积气压罐，既增加了给水设备的一次性投资，也增加了设备的运营费用（晚间稳压泵的运行电耗）。
    晚间等用水低峰期时，市政管网的供水压力和供水量基本都能满足用户的要求，采用WB型无负压给水设备后，市政管网的原有压力被充分利用，市政管网的水直接供给用户使用，WB型无负压给水设备无需设备稳压泵和大容积稳压气压罐，投资节省，且显著提高WB型无负压给水设备运行时的节能效果。

■ 无负压给水设备工作原理：

    WB系列无负压给水设备正常投入使用时，市政管网的水进入无负压稳流罐，罐内的空气从排气阀大量排出。当空气排完时，阀内浮球被除水浮起，传动塞头至关闭位置，慢慢关闭排气口，停止排气，防止出水，当稳流罐内水流正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气则由排气孔排出。
    WB系列无负压给水设备正常运行过程中，当市政管网供水量不足时，市政进水管管内水流空时，或稳流罐内水压低于大气压时，稳流罐内水位下降，浮球随之下降，带动塞头开启，吸入空气，使稳流罐内保持大气压力，不至对市政管网产生负压。
    当市政管网中压力低于用户所需的设定压力时，水泵变频调速运行，保证用户管网压力符合用户用水的要求。市政管网水压越高。水泵的转速越低，市政管网水压越低，水泵的转速越高。当市政管网供水压力达到用户要求时，WB系列无负压给水设备自动停止工作，市政管网的水通过旁通管直接供给用户使用。
    当市政管网停水时，稳流罐内水位逐渐下降，当降至低水位时，稳流罐上的液位计发出停机信号，WB系列无负压给水设备自动停止运行并显示缺水保护信号。
    当电网停电时，WB系列无负压给水设备停机，市政管网的水直接从WB系列无负压给水设备旁通管供应到用户。

 ■ 无负压给水设备性能参数：
